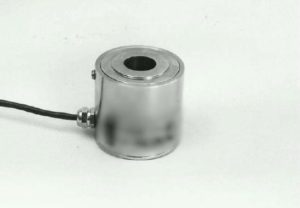

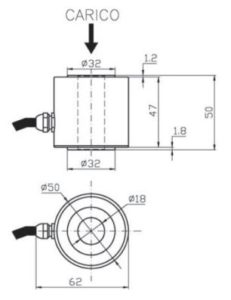

Cella di Carico a Compressione M/A SM

image_pdf



Celle di carico a compressione per pesatura piattaforme, silos, tramogge etc.
Cella a compressioneA richiesta con certificazione ATEX II 1/2 G Ex ma IIC T6 II 1/2 D Ex tD A21 T135°C




Specifiche Tecniche

Materiale Acciaio Inox
Portata 5÷20 t
Carico limite 150 % F.S.
Carico di rottura 300 % F.S.
Tensione di alimentazione Vcc 15 Max
Segnale di uscita 2 mV/V
Tolleranza uscita 0,1 % F.S.
Tolleranza di zero 1 % F.S.
Linearità 0,2 % F.S.
Isteresi 0,2 % F.S.
Ripetibilità 0,2 % F.S.
Resistenza ingresso 350-360 ohm
Resistenza uscita 350-351 ohm
Resistenza isolamento >= 2000 Mohm
Creep (30 min) 0,2 % F.S.
Compensazione termica -10 / +40° C
Temperatura lavoro max -20 / +70°C
Deriva termica di zero 0,003 % F.S. / °C
Deriva termica F.S. 0,002 % F.S. / °C
Grado di protezione IP 67
Portata 5 t 10 t 20 t
Omologate A richiesta con certificazione ATEX II 1/2 G Ex ma IIC T6 II 1/2 D Ex tD A21 T135°C

Connessioni

Tipo CAVO 4C R5 PUR 4X0,25 SCHERMATO
Lunghezza 5 m (schermo non collegato a corpo cella)
Rosso + IN
Nero – IN
Verde + OUT
Bianco – OUT

MONTAGGIO DELLE CELLE

Accorgimenti generali da seguire nell’installazione e montaggio di celle di carico:

Rispettare il senso di applicazione delle forze alle celle di carico

Non superare i limiti di temperatura riportati in targa

Non rimuovere le etichette dalle celle

Proteggere adeguatamente i cavi con guaine o canaline

Effettuare su ogni singola cella un collegamento di messa a terra con cavo adeguato, cavallottando eventualmente le piastre degli accessori di montaggio

Non effettuare saldature sulla struttura meccanica dopo il posizionamento delle celle

Evitare o ridurre al minimo eventuali vincoli meccanici tra la struttura rigida e la struttura pesata, per evitare difetti di pesatura e ritorni a zero

In caso di utilizzo con vibrazioni o carichi dinamici proteggere le celle con antivibranti

Proteggere le celle da eventuali accumuli di polveri con opportune protezioni
