Cella di Carico Universale M/A UN2 VIS

image_pdf

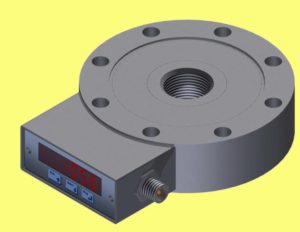

Il modello M/A UN2 VIS (cella di carico con visualizzatore integrato.) rientra nella serie di celle di carico universali con funzionamento in trazione e compressione. In questa configurazione la cella di carico visualizza direttamente il valore misurato tramite un display incorporato.  Lo strumento offre inoltre funzioni quali:  visualizzazione del picco, inserimento di filtri e calibrazione mediante linearizzazione dei punti di carico.  La cella di carico è alimentata a 5-13 Vdc ed ha un’uscita seriale RS485. A richiesta disponibile anche la versione portatile con alimentazione a batteria.

I test di funzionamento e la calibrazione sono eseguiti in COMPRESSIONE con la cella di carico montata al supporto e con le viti di fissaggio correttamente serrate.

Norme di riferimento: EN61000-6-2, EN61000-6-3, EN61010-1








  Specifiche Tecniche

Materiale Acciaio Inox
Portata 1 t ÷ 10 t
Carico limite 150 % F.S.
Carico di rottura 300 % F.S.
Deformazione carico nominale 0.06 mm
Tensione di alimentazione 5 – 13 Vdc
Assorbimento max 1.5 W
Linearità 0,05 % F.S.
Isteresi 0,03 % F.S.
Ripetibilità 0,02 % F.S.
Resistenza ingresso 700-710 Ohm
Resistenza uscita 700-701 Ohm
Compensazione termica -10 / +50 °C
Temperatura lavoro max -10 / +50 °C
Deriva termica di zero 0,003 % F.S. / °C
Deriva termica F.S. 0,002 % F.S. / °C
Grado di protezione IP 40
Portata 1 / 2.5 / 5 / 10 t
Omologate EN61000-6-2,

EN61000-6-3,

EN61010-1
Display 5 digit led rossi (h 10 mm)
Tastiera a 3 pulsanti meccanici
Risoluzione interna 24 bit
Filtro digitale 0.1 Hz – 50 Hz
Taratura di zero e fondo scala con pulsanti
Controllo interruzione cavi cella Sempre presente
Viti di fissaggio: diametro 1-2.5 t M8 – 5-10 t M10
Viti di fissaggio: classe di resistenza 12.9
Viti di fissaggio: coppia di serraggio 1-2.5 t 40 Nm – 5-10 t 70 Nm



ARTICOLO Portata

[kg]

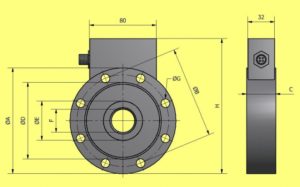

 A B C D E F G N° G H
M/A UN2_1_VIS 1.000 100 86 35 72 32 M20x1.5 9 6 133
M/A UN2_2.5_VIS 2.500 100 86 35 72 32 M20x1.5 9 6 133
M/A UN2_5_VIS 5.000 100 86 35 72 32 M20x1.5 9 6 133
M/A UN2_10_VIS 10.000 127 110 35 92 47 M30x2 10.5 8 162
M/A UN2_20_VIS 20.000 127 110 35 92 47 M30x2 10.5 8 162

Connessioni

Tipo Connettore di alimentazione M12 5P
Lunghezza 5 m (schermo non collegato a corpo cella)
1 + IN
2 – IN
3 RS485 – OPTIONAL
4 RS485 + OPTIONAL

MONTAGGIO DELLE CELLE

Accorgimenti generali da seguire nell’installazione e montaggio di celle di carico:

Rispettare il senso di applicazione delle forze alle celle di carico

Non superare i limiti di temperatura riportati in targa

Non rimuovere le etichette dalle celle

Proteggere adeguatamente i cavi con guaine o canaline

Effettuare su ogni singola cella un collegamento di messa a terra con cavo adeguato, cavallottando eventualmente le piastre degli accessori di montaggio

Non effettuare saldature sulla struttura meccanica dopo il posizionamento delle celle

Evitare o ridurre al minimo eventuali vincoli meccanici tra la struttura rigida e la struttura pesata, per evitare difetti di pesatura e ritorni a zero

In caso di utilizzo con vibrazioni o carichi dinamici proteggere le celle con antivibranti

Proteggere le celle da eventuali accumuli di polveri con opportune protezioni
