Cella di Carico a Flangia M/A FL1

image_pdf
Celle di carico a flangia per macchine di controllo del tiro per i tessili, carta, film plastici, gomma, pelle etc.

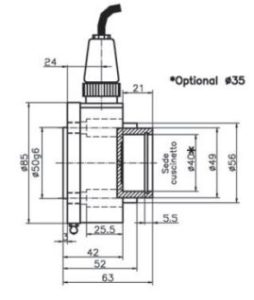

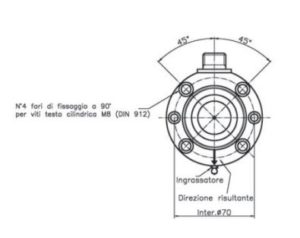

Cella di carico a flangia




Specifiche Tecniche

Materiale Acciaio
Portata 25÷200 kg
Carico limite 150 % F.S.
Carico di rottura 500 % F.S.
Tensione di alimentazione Vcc 15 Max
Segnale di uscita 2 mV/V
Tolleranza uscita 0,1 % F.S.
Tolleranza di zero 1 % F.S.
Linearità 0,05 % F.S.
Isteresi 0,05 % F.S.
Ripetibilità 0,05 % F.S.
Resistenza ingresso 350-360 ohm
Resistenza uscita 350-351 ohm
Resistenza isolamento >= 2000 Mohm
Creep (30 min) 0,05 % F.S.
Compensazione termica -10 / +40° C
Temperatura lavoro max -20 / +70°C
Deriva termica di zero 0,003 % F.S. / °C
Deriva termica F.S. 0,002 % F.S. / °C
Grado di protezione IP 65
Portata 25 kg 50 kg 100 kg 200 kg

Connessioni

Tipo CONNETTORE 7P SCC2A-16
Lunghezza 5 m (schermo non collegato a corpo cella)
Pin 1 + OUT
Pin 2 – OUT
Pin 3 NC
Pin 4 NC
Pin 5 NC
Pin 6 + IN
Pin 7 – IN

MONTAGGIO DELLE CELLE

Accorgimenti generali da seguire nell’installazione e montaggio di celle di carico:

Rispettare il senso di applicazione delle forze alle celle di carico

Non superare i limiti di temperatura riportati in targa

Non rimuovere le etichette dalle celle

Proteggere adeguatamente i cavi con guaine o canaline

Effettuare su ogni singola cella un collegamento di messa a terra con cavo adeguato, cavallottando eventualmente le piastre degli accessori di montaggio

Non effettuare saldature sulla struttura meccanica dopo il posizionamento delle celle

Evitare o ridurre al minimo eventuali vincoli meccanici tra la struttura rigida e la struttura pesata, per evitare difetti di pesatura e ritorni a zero

In caso di utilizzo con vibrazioni o carichi dinamici proteggere le celle con antivibranti

Proteggere le celle da eventuali accumuli di polveri con opportune protezioni
