Cella di Carico a Flangia M/A FL2

Celle di carico a flangia per macchine di controllo del tiro per i tessili, carta, film plastici, gomma, pelle etc.

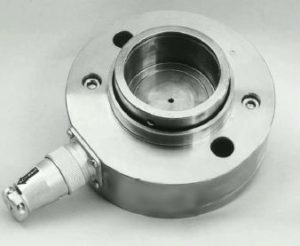

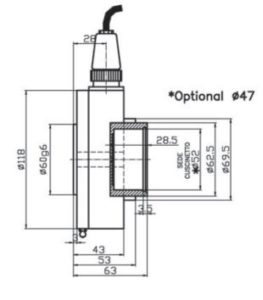

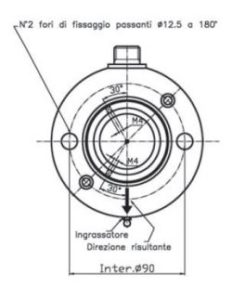

Cella di carico a flangia

Specifiche Tecniche

Materiale	Acciaio
Portata	25÷400 kg
Carico limite	150 % F.S.
Carico di rottura	300 % F.S.
Tensione di alimentazione	Vcc 15 Max
Segnale di uscita	2 mV/V
Tolleranza uscita	0,1 % F.S.
Tolleranza di zero	1 % F.S.
Linearità	0,05 % F.S.
Isteresi	0,05 % F.S.
Ripetibilità	0,05 % F.S.
Resistenza ingresso	350-360 ohm
Resistenza uscita	350-351 ohm
Resistenza isolamento	>= 2000 Mohm
Creep (30 min)	0,05 % F.S.
Compensazione termica	-10 / +40° C
Temperatura lavoro max	-20 / +70°C
Deriva termica di zero	0,003 % F.S. / °C
Deriva termica F.S.	0,002 % F.S. / °C
Grado di protezione	IP 65
Portata	25 kg 50 kg 100 kg 200 kg 400 kg

Connessioni

Tipo	CONNETTORE 7P SCC2A-16
Lunghezza	5 m (schermo non collegato a corpo cella)
Pin 1	+ OUT
Pin 2	– OUT
Pin 3	NC
Pin 4	NC
Pin 5	NC
Pin 6	+ IN
Pin 7	– IN

MONTAGGIO DELLE CELLE

Accorgimenti generali da seguire nell’installazione e montaggio di celle di carico:

Rispettare il senso di applicazione delle forze alle celle di carico

Non superare i limiti di temperatura riportati in targa

Non rimuovere le etichette dalle celle

Proteggere adeguatamente i cavi con guaine o canaline

Effettuare su ogni singola cella un collegamento di messa a terra con cavo adeguato, cavallottando eventualmente le piastre degli accessori di montaggio

Non effettuare saldature sulla struttura meccanica dopo il posizionamento delle celle

Evitare o ridurre al minimo eventuali vincoli meccanici tra la struttura rigida e la struttura pesata, per evitare difetti di pesatura e ritorni a zero

In caso di utilizzo con vibrazioni o carichi dinamici proteggere le celle con antivibranti

Proteggere le celle da eventuali accumuli di polveri con opportune protezioni
