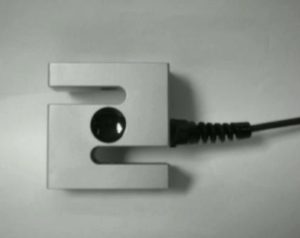

Cella di carico a trazione TR1

image_pdf
Celle di carico a trazione per pesatura tramogge, forza su leve di trasmissione, pese e bilance, pesatura sospesa con tiranti e funi etc.
Cella di carico a trazione




Specifiche Tecniche

Materiale Alluminio
Portata 100÷1000 kg
Carico limite 150 % F.S.
Carico di rottura 300 % F.S.
Tensione di alimentazione Vcc 15 Max
Segnale di uscita 2 mV/V
Tolleranza uscita 0,1 % F.S.
Tolleranza di zero 1 % F.S.
Linearità 0,03 % F.S.
Isteresi 0,03 % F.S.
Ripetibilità 0,03 % F.S.
Resistenza ingresso 350-360 ohm
Resistenza uscita 350-351 ohm
Resistenza isolamento >= 2000 Mohm
Creep (30 min) 0,03 % F.S.
Compensazione termica -10 / +40° C
Temperatura lavoro max -20 / +70°C
Deriva termica di zero 0,003 % F.S. / °C
Deriva termica F.S. 0,002 % F.S. / °C
Grado di protezione IP 67

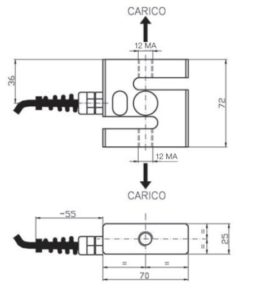

Portata 100 kg 250 kg 500 kg 1000 kg

Connessioni

Tipo CAVO 4C R5 PUR 4X0,25 SCHERMATO
Lunghezza 5 m (schermo non collegato a corpo cella)
Rosso + IN
Nero – IN
Verde + OUT
Bianco – OUT

MONTAGGIO DELLE CELLE

Accorgimenti generali da seguire nell’installazione e montaggio di celle di carico:

Rispettare il senso di applicazione delle forze alle celle di carico
Non superare i limiti di temperatura riportati in targa
Non rimuovere le etichette dalle celle
Proteggere adeguatamente i cavi con guaine o canaline
Effettuare su ogni singola cella un collegamento di messa a terra con cavo adeguato, cavallottando eventualmente le piastre degli accessori di montaggio
Non effettuare saldature sulla struttura meccanica dopo il posizionamento delle celle
Evitare o ridurre al minimo eventuali vincoli meccanici tra la struttura rigida e la struttura pesata, per evitare difetti di pesatura e ritorni a zero
In caso di utilizzo con vibrazioni o carichi dinamici proteggere le celle con antivibranti
Proteggere le celle da eventuali accumuli di polveri con opportune protezioni
