Cella di carico a trazione TR5

Celle di carico per sistemi di pesatura a piccole capacità. Uso universale

Specifiche Tecniche

Materiale	Acciaio Nichelato
Portata	20÷10000 kg
Carico limite	150 % F.S.
Carico di rottura	300 % F.S.
Carico massimo trasversale	100 % F.S.
Tensione di alimentazione	Vcc 15 Max
Segnale di uscita	2 mV/V
Tolleranza uscita	0,1 % F.S.
Tolleranza di zero	1 % F.S.
Linearità	0,03 % F.S.
Isteresi	0,03 % F.S.
Ripetibilità	0,02 % F.S.
Resistenza ingresso	385 +/- 15% ohm
Resistenza uscita	350 +/- 3% ohm
Resistenza isolamento	>= 2000 Mohm
Creep (30 min)	0,03 % F.S.
Compensazione termica	-10 / +40° C
Temperatura lavoro max	-20 / +60°C
Deriva termica di zero	0,02 % F.S. / 10°C
Deriva termica F.S.	0,02 % F.S. / 10°C
Grado di protezione	IP 65
Portata	Kg 20 – 50 -75 – 100 – 200 – 300 – 500 – 750 – 1000 – 2000 – 3000 – 5000 – 10000

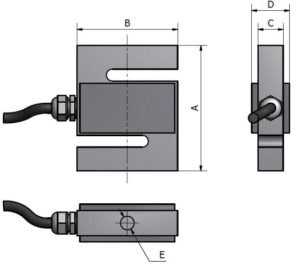

Capacità	A	B	C	D	E
20, 50, 75	63.5	50.8	12.7	19.1	M8x1
100	76.2	50.8	19.1	25.4	M10x1.5
200, 300, 500, 750	76.2	50.8	19.1	25.4	M12x1.75
1.000	76.2	50.8	25.4	31.8	M12x1.75
2.000, 3.000	108	76.2	25.4	31.8	M20x1.5
5.000	99.06	74.68	30.74	34.12	M20x1.5
10.000	177.8	112.78	42.93	46.31	M30x2

Connessioni

Tipo	CAVO 4C R5 PVC 4X0,25 SCHERMATO
Lunghezza	3 m (schermo non collegato a corpo cella)
Rosso	+ IN
Nero	– IN
Verde	+ OUT
Bianco	– OUT

MONTAGGIO DELLE CELLE
Accorgimenti generali da seguire nell’installazione e montaggio di celle di carico:Rispettare il senso di applicazione delle forze alle celle di carico
Non superare i limiti di temperatura riportati in targa
Non rimuovere le etichette dalle celle
Proteggere adeguatamente i cavi con guaine o canaline
Effettuare su ogni singola cella un collegamento di messa a terra con cavo adeguato, cavallottando eventualmente le piastre degli accessori di montaggio
Non effettuare saldature sulla struttura meccanica dopo il posizionamento delle celle
Evitare o ridurre al minimo eventuali vincoli meccanici tra la struttura rigida e la struttura pesata, per evitare difetti di pesatura e ritorni a zero
In caso di utilizzo con vibrazioni o carichi dinamici proteggere le celle con antivibranti
Proteggere le celle da eventuali accumuli di polveri con opportune protezioni
